Fertigung von Werkzeugen für Spritzgussteile

Neben unseren Spritzgussmaschinen und dem Fachwissen unserer Mitarbeiter stellen die Werkzeuge die wichtigsten Bausteine für den Spritzguss dar. Ohne die richtigen Werkzeuge kann kein Spritzguss gelingen.

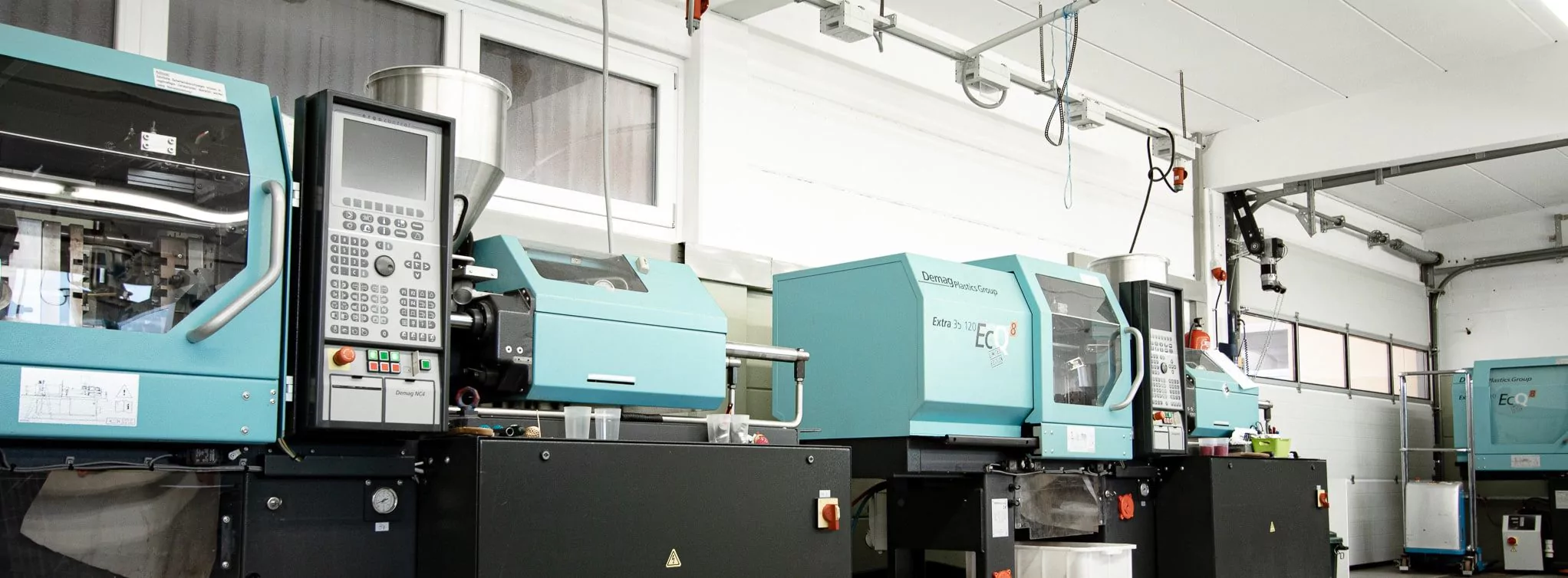

Unser Maschinenpark
für die Fertigung Ihrer Aufträge

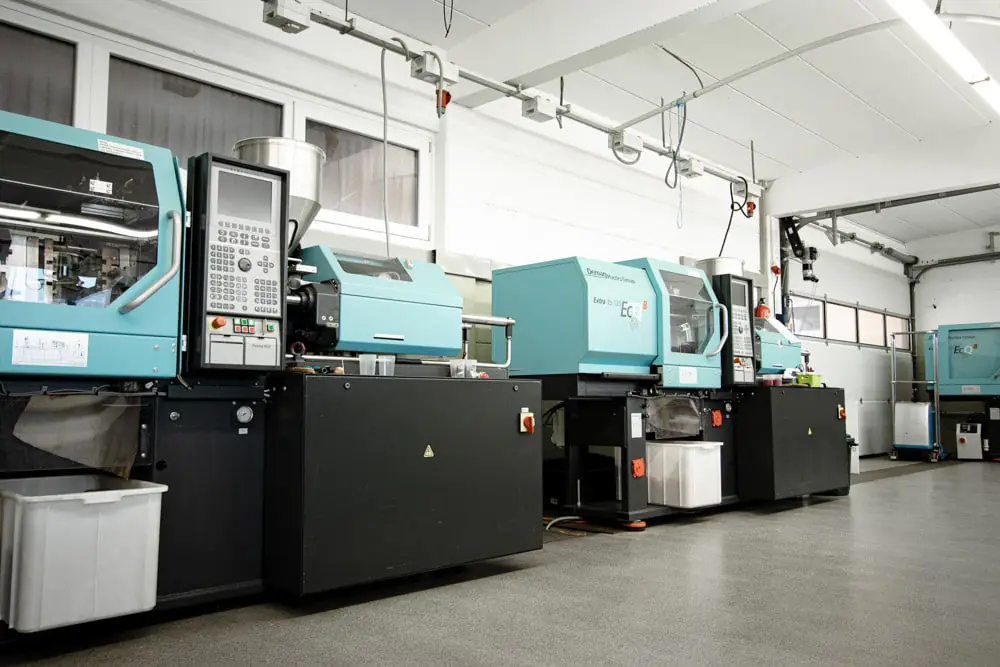

Ein stets einsatzbereiter Maschinenpark auf dem neuesten Stand ist unser Kapital. Nur durch ständige Modernisierung können wir unseren Kunden die aktuellsten Standards garantieren. So arbeiten wir heute mit neun modernen Spritzgussmaschinen. Die unterschiedlichen Modelle arbeiten mit einer Schließkraft von 25 bis 100 Tonnen. Damit können diese Maschinen Kunststoffspritzgussteile in einer Bandbreite von 0,01 g bis 250g produzieren. Neben den technischen Thermoplasten verarbeiten wir damit auch alle gängigen Standard Thermoplaste, sowie die thermoplastische Elastomere.

Wir planen und produzieren auch für Ihre Branche.
Senden Sie uns Ihre Anfrage oder rufen Sie einfach an. Wir sind gerne für Sie da.





Was sind die Werkzeuge beim Spritzguss?

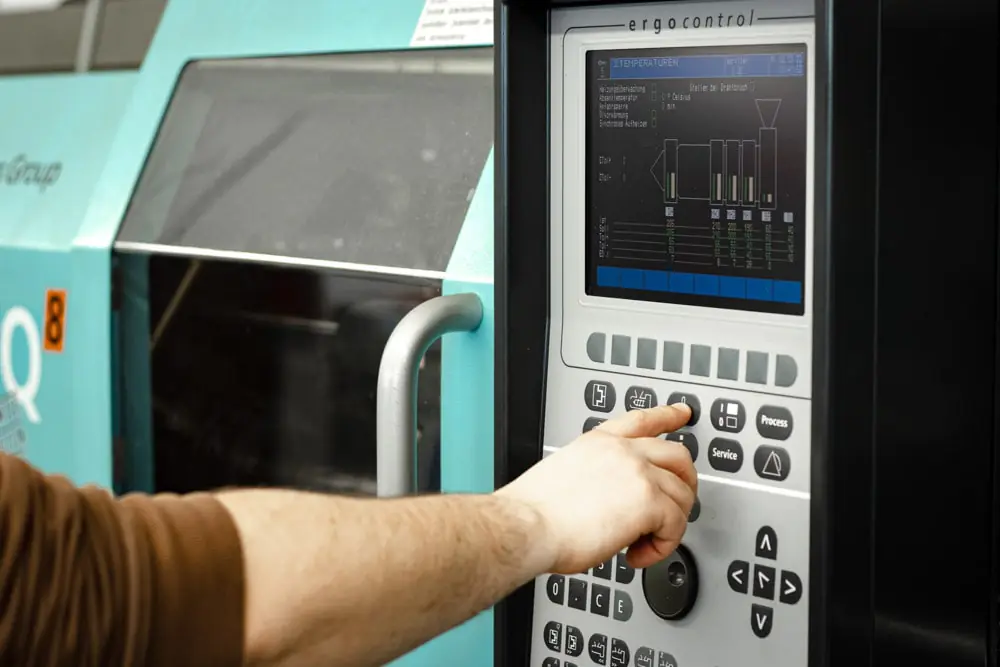

Die Herstellung von Spritzguss-Elementen steht und fällt mit der Qualität der Werkzeuge. Als Werkzeuge werden bei der Spritzgussproduktion jene Formen bezeichnet, in die die Kunststoffmasse eingeführt wird, um in die geplante Größe und Form des Gießlings gepresst zu werden. Man kann sich das wie eine dreidimensionale Schablone vorstellen, die je nach Anspruch an das Endprodukt sehr komplex aufgebaut sein kann. Meist besteht so ein Werkzeug aus der Mutterform, also der Matrize und gegebenenfalls aus einem Kern, der die inneren Hohlräume beim Gießling erzeugt. Nachdem die Kunststoffmasse erstarrt ist, öffnet sich das Werkzeug in zwei Hälften, die Auswerferseite und die Düsenseite. Der Gießling verbleibt dabei zunächst in der Auswerferseite des Werkzeugs und wird dann mit einer Auswurfvorrichtung entweder als fertig ausgestoßen oder maschinell zur Weiterverarbeitung entnommen. Da es in der Spritzgussproduktion meist um größere Stückzahlen geht, muss solch ein Werkzeug natürlich einiges aushalten und wird überwiegend aus Metall gefertigt. Dennoch ist nach einigen tausend Spritzguss-Elementen Schluss und das Werkzeug muss ausgetauscht werden. Meist bestehen die Werkzeuge aus harten Metallen, bei denen eine Nachbearbeitung teuer und aufwendig wäre. Wenn es sich um komplexe Werkzeuge handelt, wird heute in manchen Firmen bereits mit speziellen Beschichtung z.B. aus Wolfram gearbeitet, um die Haltbarkeit der Werkzeuge zu erhöhen.



Der Bau unserer Werkzeuge für den Spritzguss



Die Herstellung eines komplexen Werkzeuges mit manchmal Dutzenden Formteilen ist eine Wissenschaft für sich. Wir von der Stocker Kunststoff GmbH haben uns daher einen ausgewiesenen Experten gesucht, der sich von der Ausbildung seiner Mitarbeiter bis zum nötigen Maschinenpark ganz auf die Produktion von Werkzeugen für den Spritzguss spezialisiert hat. Mit der Heise Formenbau GbR in Grafing bei München verbindet uns eine langjährige Partnerschaft. Für die tägliche Zusammenarbeit ist es von großem Vorteil, dass Grafing und unser Firmengelände in Untersteppach bei Edling nur 20 Kilometer auseinanderliegen. In enger Zusammenarbeit lösen wir die kniffligsten Anforderungen und erfüllen auch ausgefallene Kundenwünsche. Gerade, wenn es um Mehrkomponenten-Spritzgießwerkzeuge geht, sorgen die erfahrenen Fachleute der Heise Formenbau mit modernster 3d-Software und 3D-CAD Konstruktion für herausragende Ergebnisse.



Techniken bei der Fertigung von Werkzeugen



Neben der anspruchsvollen Planung, Darstellung und Konstruktion einer Matrize stellt natürlich auch die tatsächliche Produktion eines solchen Werkzeugs große Anforderungen an die verwendeten Maschinen und die Techniker. Dazu werden bei der Heise Formenbau computergesteuerte Fräs-, Dreh-, und Bohrmaschinen eingesetzt. Speziell bei Kleinstteilen und in der Bearbeitung von Hohlräumen oder strukturierten Oberflächen wird das sogenannte Erodieren eingesetzt. Mit Hilfe von Elektroden werden Funken erzeugt, die extrem genau berechnete Öffnungen oder Aufrauhungen im Material erzeugen. Falls Sie sich für die eingesetzten Techniken und die verwendeten Maschinen interessieren, schauen Sie einfach einmal auf der Website der Heise Formenbau vorbei (www.heise-formenbau.de).
